Sportdevices SP1+ Leistungsprüfstand Datenerfassungssystem Satz für gebremsde Prüfstand
Prüfstand Elektronik Sportdevices SP1+ für Wirbelstrombremse oder Wasserbremse. Sportdevices brake power supply PWS Wirbelstrombremse Bremsensteuerung und/oder Krafsensor sind optionel. Die Sportdyno Dyno Software und Updates können kostenlos heruntergeladen werden. Keine nutzlose Kosten fur Prüfstand Softwarelizenzen erforderlich!

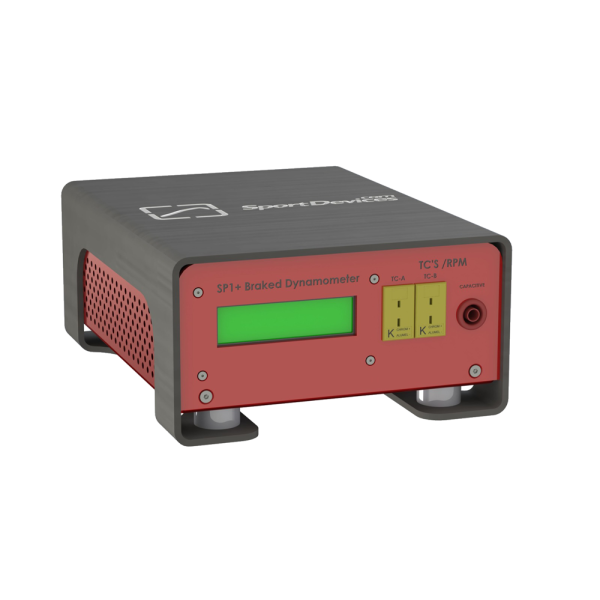

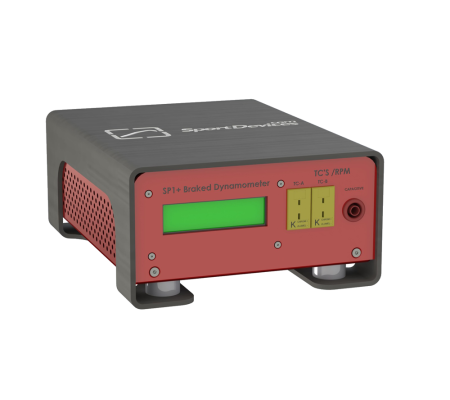

Sportdevices SP1+ Prüfstand Elektronik & Sportdyno Software Satz für Wirbelstrombremse/Wasserbremse
Die Sportdevices SP1+ Prüfstand Elektronik + Sportdyno software Satz für einen Prüfstand mit Wirbelstrombremse. Dieser Prüfstandsatz ist die billigste Möglichkeit, wenn Sie Ihr eigenes Wirbelstrombremsen-Leistungsprüfstand bauen oder ein altes Wirbelstrombremsen-Leistungsprüfstand, zB. Schenck, Borghi & Saveri, Hofmann, Sun, Bosch, AVL oder andere, umbauen möchten. Das Sportdevices SP1+ Prüfstand-Elektronik-Kit ist nur für Prüfstände mit 1 Bremse geeignet. Für Allrad-Rollenprüfstände brauchen sie ein SP5 oder SP6 Systeem.
SP1+ kümmert sich um Ihre Leistungsmessungen, Datenerfassung und Steuerung der Wirbelstrombremse. Neben Leistungsmessungen ist dies ein perfektes Gerät für beispielsweise ECU-Kalibrierung, Emissionsanpassungen und Dauertests.
Dieses Prüfstand-Elektronik- und Software-Kit steuert die Wirbelstrombremse durch die PC-Software (PID-Reglung). Das neue PWS Bremversorgungsmodul für Wirbelstrombremsen ist extrem schnell und ermöglicht damit eine sehr stabile Reglung Ihrer Wirbelstrombremse, eben ohne Schwungmasse. Eine kurze Einführung dieser schnellen Steuerung ist im folgenden Video zu sehen.
Bitte kontaktieren Sie uns für die Unterstutzung bei Ihrem Projekt.
Was hat SP1+ weniger als SP5? SP1+ hat kein CAN bus, kein Airspeed Ausgang, kein Ethernet Anschluss, kein Relaisausgänge, 2 Thermokoppeleingänge (statt 8 für SP5), 4 Analogeingänge (statt 6 für SP5), 1x Kraftsensoreingang (statt 2 für SP5), 1x Rollendrehzahleingang (statt 2 für SP5) und 1x Bremsesteuerungausgang (statt 2 für SP5).
Dieser Dynoteg SP1+ Satz erhalt folgendes:
-
1x Sportdevices SP1+ Dyno Electronics Datenerfassungssystem (DAQ)
-
1x Hall-Sensor für Schwungrad- / Wirbelstrombremsengeschwindigkeit
-
1x Kapazitive Drehzahlzange für Motordrehzahl
-
1x Anschlusskabelsatz
-
1x USB zu Seriell Adapter
Optionen:
-
1x Kraftmessdose
-
1x Brake Power Supply PWS Bremsesteuerung
Sportdyno Software Funktionalität:
-
Einfache Bedienung über 1 externe Taste oder über den PC
-
Grafiken gegen Zeit, Rollengeschwindigkeit / Geschwindigkeit und Motordrehzahl
-
Tests übereinander legen
-
Berechnung der durchschnittlichen Leistung zwischen 2 Drehzahlen
-
Berechnung der durchschnittlichen Leistung verschiedener Tests
-
Vergrößern und verkleinern
-
Automatische Berechnung des Übersetzungsverhältnisses
-
Verschiedene Korrekturmethoden für Wetterkonditionen (optional über automatische Wetterstation)
Dynoteg macht tuning einfach!
- Höhe
- 7 cm
- Breite
- 15,6 cm
- Länge
- 19,8 cm
- Gewicht
- 3,0 kg
- Analogeingang
- 4x
- Thermoelment Eingang
- 2x
- Spannungsversorgung
- 200 - 240 VAC / 50 - 60 Hz
- Motordrehzahleingabe (U/min)
- 1x
- Rollerdrehzahleingabe (U/min)
- 1x
- Kraftmessdoseneingang
- 1x
- PWM Bremsregelsignal
- 1x
- Start-/Stopptaste
- Ja
- Impulszähler
- 1x
- Servo-Ausgung / Drosselklappenposition ausgang
- 1x
