Sportdevices SP1+ vermogenstestbank elektronica & software set voor geremde testbank

Sportdevices SP1+ vermogenstestbank elektronica & Sportdyno software kit voor wervelstroomrem dyno

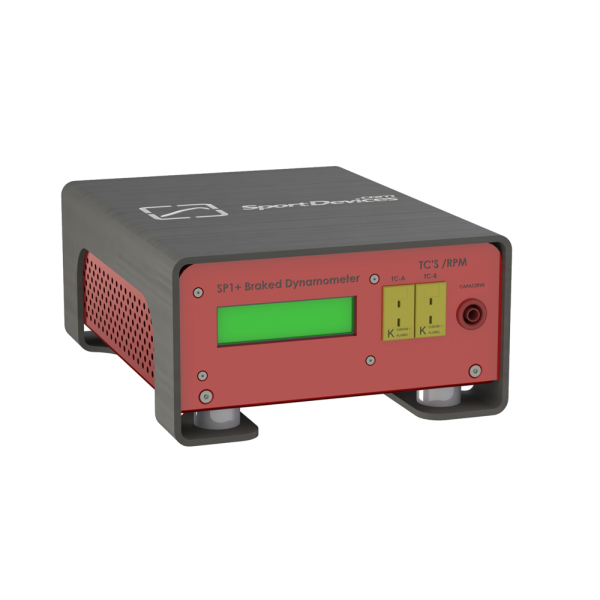

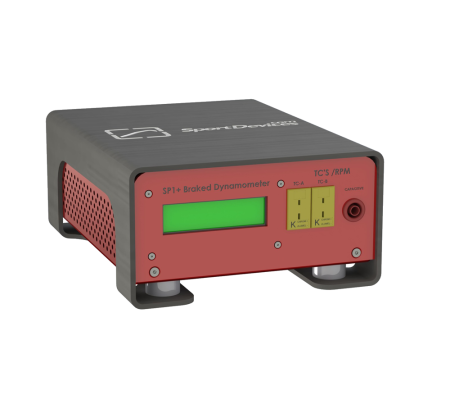

De Sportdevices SP1+ vermogenstestbank dyno elektronica + Sportdyno software set voor wervelstroomremmen. Deze elektronica- en software set is ideaal voor een zelfgebouwde wervelstroomrem testbank, maar ook voor het ombouwen van bijvoorbeeld een oude Schenck testbank, Borghi & Saveri testbank, Sun testbank, Hofmann testbank, Bosch testbank, AVL vermogenstestbank of andere wervelstroomrem testbank. De Sportdevices SP1+ testbank kit kan gebruikt worden voor elke testbank met maximaal 1 wervelstroomrem. Voor 4WD of AWD testbanken kan een SP5 of SP6 set worden gebruikt.

Het SP1+ systeem verzorgt uw vermogensmetingen, data acquisitie en aansturing van de wervelstroomrem. Naast vermogensmetingen is dit een goede aanvulling voor bijvoorbeeld ECU kalibratie, emissie afstellingen en duurtesten.

Deze testbank elektronica set bestuurt de wervelstroomrem testbank vanuit de PC software middels PID regeling. De nieuw ontwikkelde PWS remsaansturing voor de wervelstroomrem is zeer snel en nauwkeurig, waardoor het mogelijk is om uiterst stabiele metingen te verrichten zonder het gebruik van een vliegwielmassa. Een korte weergave van de snelle regeling kunt u zien in deze video.

Neem gerust contact met ons op voor hulp bij uw project.

Wat heeft SP1+ minder dan SP5? SP1+ heeft geen CAN bus, geen Airspeed uitgang, geen Ethernet aansluiting, geen relaisuitgangen, 2 thermokoppelingangen (i.p.v. 8 bij SP5), 4 analoge ingangen (i.p.v. 6 bij SP5), 1x loadcell ingang (i.p.v. 2 bij SP5), 1x roltoerentalingang (i.p.v. 2 bij SP5) en 1x remaansturinguitgang (i.p.v. 2 bij SP5).

Deze Dynoteg SP1+ set bestaat uit de volgende onderdelen:

• 1x Sportdevices SP1+ dyno electronics data acquisitie systeem (DAQ)

• 1x Hall sensor voor vliegwiel- / wervelstroomsnelheid

• 1x Capacitieve toerental meetklem

• 1x Set aansluitkabels

• 1x USB naar serieel adapter

• 1x Sportdyno dyno software (gratis updates)

Optioneel:

• 1x Krachtopnemer (Load cell)

• 1x Remaansturing PWS brake power supply

Sportdyno software functionaliteit:

• Eenvoudige bediening via 1 externe toets of via de PC

• Grafieken tegen tijd, roltoerental/snelheid en tegen motortoerental

• Testen over elkaar heen leggen

• Berekening gemiddeld vermogen tussen 2 toerentallen

• Berekening gemiddeld vermogen van verschillende testen

• In- en uitzoomen

• Automatische berekening van overbrengingsverhouding

• Verschillende correctiemethodes voor weerscondities (optioneel via automatische weerstation)

Dynoteg makes tuning easy!
